CDC-600K
SINOTRUK CTS&COMMAND
Camion de forage de puits de puits d'eau SINOTRUK HOWO 6x6
Avantages:
1. Structure simple, faible coût
2. Maintenance facile
3. Transmission mécanique, petite perte de puissance, efficacité de transmission maximale de la source d'énergie
4. Exigences plus faibles pour le niveau de l'opérateur
5. Exigences moins élevées pour l'utilisation de l'environnement
Champ d'application du produit
1. Boire de l'eau pour les résidents et le bétail
2. Irrigation sur le terrain
3. Beaucoup d'eau dedrilles.
4.Développement de l'eau pour la production industrielle
5. Trou de ventilation de mine, le puits qui goutte le niveau d'eau.
6. Exploration du champ pétrolier
7. Forage de puits géothermiques
8. Pile de fondation de la construction de la route
9. Exploration géologique
10. Investigation hydrogéologique
Détails photos pour référence
Caractéristiques:
CDC-600K L'eau Bien Forage Plate-forme | ||||
Compriméehlivant Aperçu | ||||
APErture: 500 Mm
Total Poids: 32000kgs Forage La technologie pouvez être utilisé: boue positif circulation, Dth-marteau, air ascenseur inverser circulation, Boue Dth-marteau. | ||||
A. Châssis | ||||
Code | Nom | Paramètre | Remarques | |
| A01 | Truck châssis | Sinotruk Howo 6x6 Chassis de cargaison Modèle: ZZ2257N5857C Cabine: Cabine standard HW76 avec un dormeur Avec AC Moteur: WD615.96C, 380HP, Euro III émission la norme Vitesse de tarif: 2000RPM Wheelbase: 5800 + 1400 (mm) Boîte à engrenages: HW19710 10 Forwards 2 inverse Direction: ZF Essieu avant: Capacité de chargement: 9000kg Essieu arrière: Capacité de chargement: 16000kg × 2 TIRE: 12.00R20, au total 11 pièces avec un pneu de rechange Avec ptographie Réservoir de carburant: 400L Taille générale: 12500 * 2500 * 4300 Tare Poids: 32000kgs | ||
1.Nourrir Système (Tirer Vers le bas Cylindre) | ||||
Make & Modèle: CTS & Command Machine Taille du cylindre d'alimentation: Ø tige x Ø cylindre X AVC: 125mm * 95mm * 4500mm. Type de design (deux tiges de piston ou une tige): deux Min. Tête de forage Course de voyage (M): 9m Min. Tirez la force de la chaîne dans la tension: 154 000 kg Min. Tirez la force de la chaîne en tension: 100 000 kg Min. Capacité de tirage (kg): 40 000 kg Min. Capacité de retrait (kg): 30 000 kg Tirer la vitesse - lent (MPM): ~ 6 Tirez la vitesse - Rapid (MPM): ~ 53 Tirez la vitesse - lent (MPM): ~ 5 Tirez la vitesse - Rapid (MPM): ~ 37 Le système d'alimentation est le type de chaîne et supporté par le rouleau |
| |
2. Nivellement Jacks Make & Modèle: CZT- 1 et machine de commande] Nivelant Jack Cylindre Taille: Ø Tige X Ø Cylindre X Coup (mm) Min. Capacité de levage de chaque prise (kg): 30 000 Min. Liquidation au sol (mm): 750 |
| |

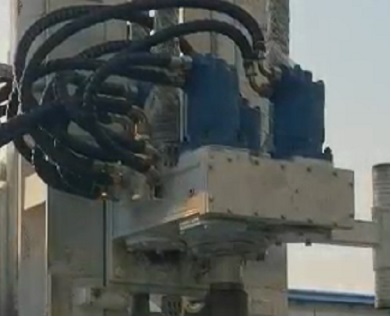

3. Haut Diriger Rotatif Équipement Boîte (Percer Diriger) Make & Modèle: CD-6 & Command Machine] Ratio de réduction: 21:56 Portes de broche de vitesse supérieure (mm): [63mm] Min. Capacité de la broche (kg): 40 000 kg Plage de vitesse de broche (RPM): basse vitesse Gamme & (Torque min. - KG-M): 0-60 & 2000 kg-m
|  | |

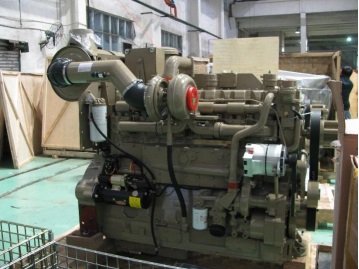

4 Plate-forme Moteur Faire, construire et maquette Cummins QSX15-C600 Moteur HP et RPM: 600HP et 1800 tr / min |  | |

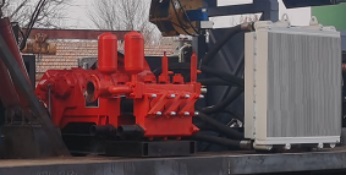

5Mud Pompe Make & Modèle: BW1000 / 6 & Command Machine Diamètre du piston et trait (dans): 4 pouces Min. Capacité de décharge (L / Min): 2000 Min. Pression de travail (PSI): 880 Type de soupape d'aspiration et de livraison: 3 pouces |   | |

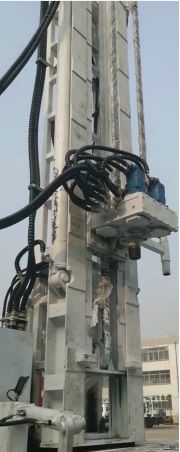

6. Mast Min. Capacité nominale brute (kg): 60 000 kg Capacité de charge maximale de crochet (kg): 50 000 kg Longueur du mât, largeur et profondeur (mm): 14000mm * 1200mm * 1000mm] Min. sur toute la hauteur du sol jusqu'à haut du mât (m): 12m |  |

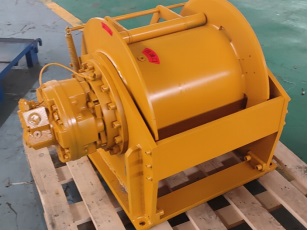

7.Principal Hisser Make & Modèle: [Machine YSD-4 & Command] Diamètre de corde de fil (mm) et longueur (m): Ø16 x 75 Min. Capacité de levage (kg): 40 000 Vitesse de levage minimale (m / min): 45 |  |
8. Pouvoir Couple Make & Model: [Machine CXK-6 & Command] Min. Capacité de chargement (kg): 40 000 kg Min. couple de rupture (kg-m): 600 | |

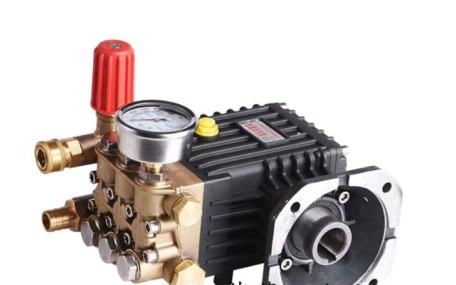

9 L'eau/ Mousse Injection Pompe Make & Modèle: CPM-3 & Command Machine Diamètre du piston et trait (dans): 90 l / min Min. Capacité de décharge (L / Min): 90 Min. Barre de travail de travail: 40 bars Type de soupape d'aspiration et de livraison: 1 pouce |  |

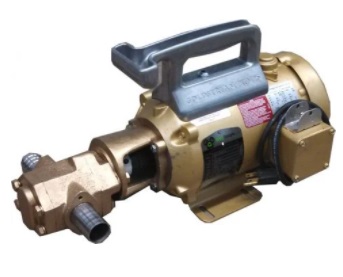

dix.jambonmerde Huile Pompe Make & Modèle: CCD3 & Command Machine Capacité de décharge (L / min) 80L / min Min. Barre de pression de travail 3MPA |  |

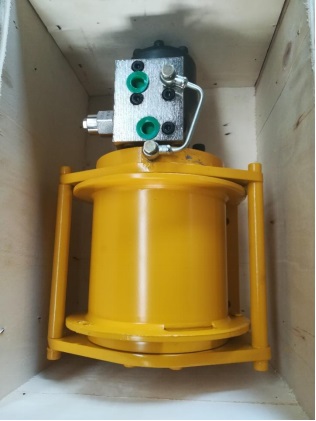

11Autantxiliaire Hisser Make & Modèle: CJY-3 & Command Machine Diamètre de corde de fil (mm) et longueur (m): Ø10 x 100 Min. Capacité de levage (kg): 3000 Vitesse de levage minimale (m / min): 45 |   |
12HYdraulic Soudage Machine Moteur hydraulique et machine à souder Make & Modèle: BM5- 100 & Tjpc L'unité de soudage doit être montée sur le camion de support de plate-forme. Il doit être entraîné par un moteur hydraulique. La machine de soudage doit être utilisée pour des électrodes de Ø de 2,5 à 4 mm. La sortie (V & I) doit être appropriée aux électrodes de taille ci-dessus.
|  |

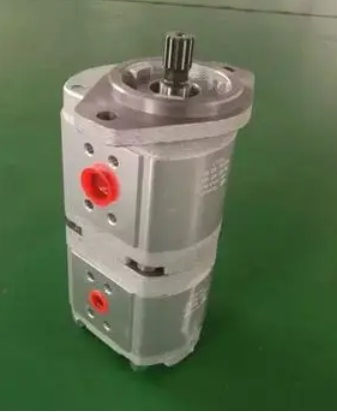

13.Exercerlâché Hydraulique Système Pompe hydraulique Make & Modèle: GPC4-50 & TJPC] |  |

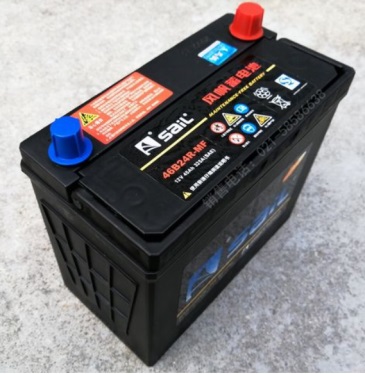

14 Rig Électrique Systèmes Equipements électriques Make and Model: GPC4-50 est le modèle et la marque: 24V et & Fengfan Max. Débit de circuit: (13gpm et 2700 tr / min) |  |
15 Night Opération (Forage Léger) Lumières, lignes et commandes Make and Model: [Lampe à LED spéciale pour machines de construction (100W), Marque: Huaren] |   |
16 Cooling Système Système de radiateur et de refroidissement Make and Model: [Ventilateur électrique et ventilateur diesel] |  |

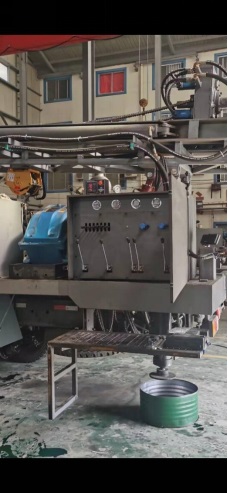

17 Instrumentation et Contrôles Tous taper des contrôles au contrôler panneau pour moteur, hydraulique système contrôler Vannes (directionnelle, flux et pression) Compresseur, pompe à boue, pompe à mousse, treuils, etc. doit être a déclaré leur marque et leur modèle. |  |
18Sfraschose Équipement Matériel de sécurité standard du fabricant à utiliser par le forage Equipement en cours d'opération: - Casque de sécurité complet avec défenseur de l'oreille Verre d'oeil de sécurité Botte de sécurité (tailles à convenir) Des gants de cuir Manteaux de pluie Kits de premiers secours Le panneau de commande doit avoir une couverture pour protéger le foreur de l'éclaboussure de boue, etc. Le camion porteur d'installations doit avoir une échelle minimale à deux côtés opposés et en caoutchouc sur le couvercle du camion dans certaines zones de sécurité des travailleurs sur la machine. |  |

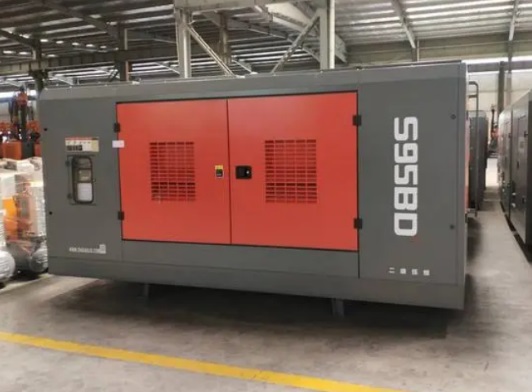

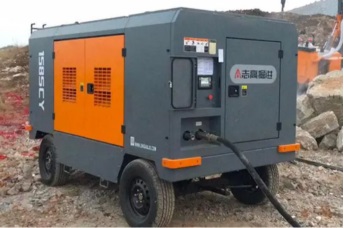

19. Compresseur d'air de remorque (compresseur supplémentaire autre que celui monté sur le pont) Faire et modèle de compresseur 298Scy & Zega Type de système: vis Nombre d'étages de compression: 2 Max. Pression de déchargement (PSI): 380 Min. Pression de travail nominale (PSI): 350 Min. Livraison d'air libre (CFM) 1100 cfm |  |
20 COMPRESSEUR AU UN CAMION CHÂSSIS Modèle: CMDK- 1250 et Faire, construire est commandant Pression de décharge: 30BR Volume de décharge: 1250 CFM Mode de refroidissement: refroidisseur de vent Température d'admission: - 10 -40 ℃ Teneur d'huile d'air de sortie: ≤5ppm Poids unitaire: 4700 kgs, bruit: ≤97db (a). Taille de sortie: 1 × 2 \"1 × 3/4 \" Taille du contour: 3400 × 1950 × 1830 Quantité d'huile de lubrification: 125L |  |
21. Système de pipeline de compresseur d'air et de boue Modèle: CMD-2-6 Faire, construire est commandant Le perçage de la pompe à marteaux d'air DTH et de la pompe à boue peuvent être commutés instantanément Pression maximale: 40MPA |   |

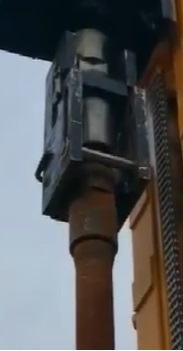

| 22. Tuyau de forage LifterModel: CMD-5-68 Faire, construire est commandant Poids maximum de levage: 50T Chargement rapide et déchargement du tuyau de forage |  |
| 23. Cylindre de déchargement de tuyauterie Modèle: CMD-8-3 Faire, construire est commandant Retirez la première boucle de tuyau de forage |  |

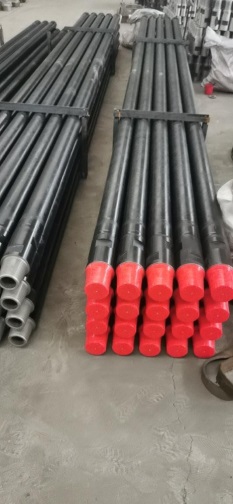

| 24. Tuyau de forage Modèle: CMP-1 Faire, construire est commandant 4 ¾ \"x 6m Matériau du tuyau de forage: R780 Matériel articulaire: 35Crmo |  |
| 25. Modèle de stabilisation: CMD-22-8 Faire, construire est commandant Utilisé pour redresser le tuyau de forage dans le trou |  |
| 26. clé de clé Modèle: CMP-22-15 Faire, construire est commandant |  |

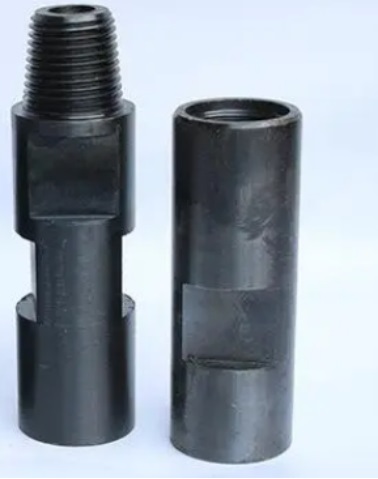

| 27. travers Modèle: CMD-23-36 Faire, construire est commandant Matériel articulaire: 35Crmo |  |

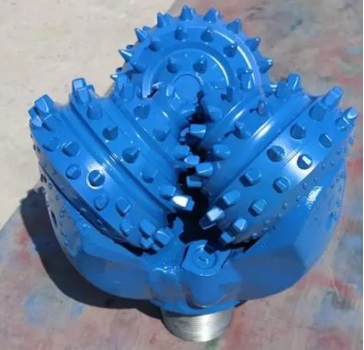

| 28. Bit de rouleau en carbure de tungstène Modèle: CMD-36-12 Faire, construire est commandant Pour les formations hard rock |  |

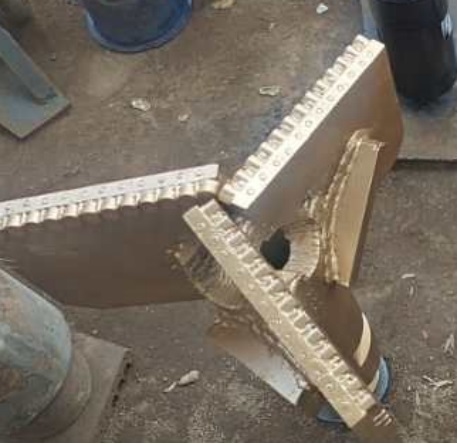

| 29. Bit d'argile Modèle: CMD-45-12 Faire, construire est commandant Pour la formation douce |  |
| 30. Impactor Modèle: CMD-78 Faire, construire est commandant |  |

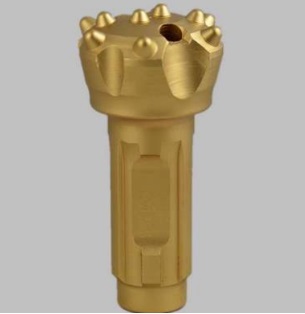

| 31. Button Bit Domé inséré Modèle: CMD-66 Faire, construire est commandant |  |
| 32. Ascenseurs de boîtier Modèle: CMD-17-9 Faire, construire est commandant |  |

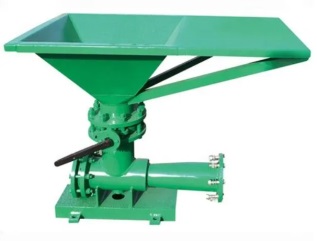

| 33. Mélangeur de boue Modèle: CMD-18-21 Faire, construire est commandant Boue mixte Flux: 2000L / min |  |
| 34. Outils de pêche Modèle: CMD-1133-21 Faire, construire est commandant |  |

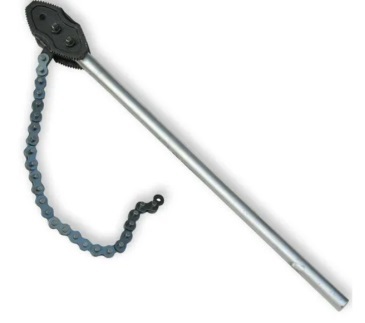

35. Langue de la chaîne Modèle: CMD-1200-21 Faire, construire est commandant |  |
36. Boîte à outils Modèle: CMD-1255-21 Faire, construire est commandant |  |
37. Type de jet Oiler Modèle: CMD-1255-22 Faire, construire est commandant |  |
| 38. Tente Modèle: CMD-1257-2 Faire, construire est commandant Avec lit pliant, spécial pour la construction de la plate-forme de forage |  |
| 39. La vessie Modèle: CMD-1257-55 Faire, construire est commandant Capacité: 5m ³ |  |
Nous pouvons également personnaliser.
Remarques:
1. Les paramètres de performance du tableau sont des données de référence théoriques sous la condition de conduite sur la bonne surface de la route, les données réelles varient des conditions de travail réelles et des habitudes de conduite des conducteurs.
2. Pour des raisons d'amélioration des produits et de promotion technique, les paramètres du véhicule sont sujets à changement sans préavis.
Camion de forage de puits de puits d'eau SINOTRUK HOWO 6x6
Avantages:
1. Structure simple, faible coût
2. Maintenance facile
3. Transmission mécanique, petite perte de puissance, efficacité de transmission maximale de la source d'énergie
4. Exigences plus faibles pour le niveau de l'opérateur
5. Exigences moins élevées pour l'utilisation de l'environnement
Champ d'application du produit
1. Boire de l'eau pour les résidents et le bétail
2. Irrigation sur le terrain
3. Beaucoup d'eau dedrilles.
4.Développement de l'eau pour la production industrielle
5. Trou de ventilation de mine, le puits qui goutte le niveau d'eau.
6. Exploration du champ pétrolier
7. Forage de puits géothermiques
8. Pile de fondation de la construction de la route
9. Exploration géologique
10. Investigation hydrogéologique
Détails photos pour référence
Caractéristiques:
CDC-600K L'eau Bien Forage Plate-forme | ||||
Compriméehlivant Aperçu | ||||
APErture: 500 Mm
Total Poids: 32000kgs Forage La technologie pouvez être utilisé: boue positif circulation, Dth-marteau, air ascenseur inverser circulation, Boue Dth-marteau. | ||||
A. Châssis | ||||
Code | Nom | Paramètre | Remarques | |
| A01 | Truck châssis | Sinotruk Howo 6x6 Chassis de cargaison Modèle: ZZ2257N5857C Cabine: Cabine standard HW76 avec un dormeur Avec AC Moteur: WD615.96C, 380HP, Euro III émission la norme Vitesse de tarif: 2000RPM Wheelbase: 5800 + 1400 (mm) Boîte à engrenages: HW19710 10 Forwards 2 inverse Direction: ZF Essieu avant: Capacité de chargement: 9000kg Essieu arrière: Capacité de chargement: 16000kg × 2 TIRE: 12.00R20, au total 11 pièces avec un pneu de rechange Avec ptographie Réservoir de carburant: 400L Taille générale: 12500 * 2500 * 4300 Tare Poids: 32000kgs | ||
1.Nourrir Système (Tirer Vers le bas Cylindre) | ||||
Make & Modèle: CTS & Command Machine Taille du cylindre d'alimentation: Ø tige x Ø cylindre X AVC: 125mm * 95mm * 4500mm. Type de design (deux tiges de piston ou une tige): deux Min. Tête de forage Course de voyage (M): 9m Min. Tirez la force de la chaîne dans la tension: 154 000 kg Min. Tirez la force de la chaîne en tension: 100 000 kg Min. Capacité de tirage (kg): 40 000 kg Min. Capacité de retrait (kg): 30 000 kg Tirer la vitesse - lent (MPM): ~ 6 Tirez la vitesse - Rapid (MPM): ~ 53 Tirez la vitesse - lent (MPM): ~ 5 Tirez la vitesse - Rapid (MPM): ~ 37 Le système d'alimentation est le type de chaîne et supporté par le rouleau |
| |
2. Nivellement Jacks Make & Modèle: CZT- 1 et machine de commande] Nivelant Jack Cylindre Taille: Ø Tige X Ø Cylindre X Coup (mm) Min. Capacité de levage de chaque prise (kg): 30 000 Min. Liquidation au sol (mm): 750 |
| |
3. Haut Diriger Rotatif Équipement Boîte (Percer Diriger) Make & Modèle: CD-6 & Command Machine] Ratio de réduction: 21:56 Portes de broche de vitesse supérieure (mm): [63mm] Min. Capacité de la broche (kg): 40 000 kg Plage de vitesse de broche (RPM): basse vitesse Gamme & (Torque min. - KG-M): 0-60 & 2000 kg-m
| | |
4 Plate-forme Moteur Faire, construire et maquette Cummins QSX15-C600 Moteur HP et RPM: 600HP et 1800 tr / min | | |
5Mud Pompe Make & Modèle: BW1000 / 6 & Command Machine Diamètre du piston et trait (dans): 4 pouces Min. Capacité de décharge (L / Min): 2000 Min. Pression de travail (PSI): 880 Type de soupape d'aspiration et de livraison: 3 pouces | | |
6. Mast Min. Capacité nominale brute (kg): 60 000 kg Capacité de charge maximale de crochet (kg): 50 000 kg Longueur du mât, largeur et profondeur (mm): 14000mm * 1200mm * 1000mm] Min. sur toute la hauteur du sol jusqu'à haut du mât (m): 12m | |
7.Principal Hisser Make & Modèle: [Machine YSD-4 & Command] Diamètre de corde de fil (mm) et longueur (m): Ø16 x 75 Min. Capacité de levage (kg): 40 000 Vitesse de levage minimale (m / min): 45 | |
8. Pouvoir Couple Make & Model: [Machine CXK-6 & Command] Min. Capacité de chargement (kg): 40 000 kg Min. couple de rupture (kg-m): 600 | |
9 L'eau/ Mousse Injection Pompe Make & Modèle: CPM-3 & Command Machine Diamètre du piston et trait (dans): 90 l / min Min. Capacité de décharge (L / Min): 90 Min. Barre de travail de travail: 40 bars Type de soupape d'aspiration et de livraison: 1 pouce | |
dix.jambonmerde Huile Pompe Make & Modèle: CCD3 & Command Machine Capacité de décharge (L / min) 80L / min Min. Barre de pression de travail 3MPA | |
11Autantxiliaire Hisser Make & Modèle: CJY-3 & Command Machine Diamètre de corde de fil (mm) et longueur (m): Ø10 x 100 Min. Capacité de levage (kg): 3000 Vitesse de levage minimale (m / min): 45 | |
12HYdraulic Soudage Machine Moteur hydraulique et machine à souder Make & Modèle: BM5- 100 & Tjpc L'unité de soudage doit être montée sur le camion de support de plate-forme. Il doit être entraîné par un moteur hydraulique. La machine de soudage doit être utilisée pour des électrodes de Ø de 2,5 à 4 mm. La sortie (V & I) doit être appropriée aux électrodes de taille ci-dessus.
| |
13.Exercerlâché Hydraulique Système Pompe hydraulique Make & Modèle: GPC4-50 & TJPC] | |
14 Rig Électrique Systèmes Equipements électriques Make and Model: GPC4-50 est le modèle et la marque: 24V et & Fengfan Max. Débit de circuit: (13gpm et 2700 tr / min) | |
15 Night Opération (Forage Léger) Lumières, lignes et commandes Make and Model: [Lampe à LED spéciale pour machines de construction (100W), Marque: Huaren] | |
16 Cooling Système Système de radiateur et de refroidissement Make and Model: [Ventilateur électrique et ventilateur diesel] | |
17 Instrumentation et Contrôles Tous taper des contrôles au contrôler panneau pour moteur, hydraulique système contrôler Vannes (directionnelle, flux et pression) Compresseur, pompe à boue, pompe à mousse, treuils, etc. doit être a déclaré leur marque et leur modèle. | |
18Sfraschose Équipement Matériel de sécurité standard du fabricant à utiliser par le forage Equipement en cours d'opération: - Casque de sécurité complet avec défenseur de l'oreille Verre d'oeil de sécurité Botte de sécurité (tailles à convenir) Des gants de cuir Manteaux de pluie Kits de premiers secours Le panneau de commande doit avoir une couverture pour protéger le foreur de l'éclaboussure de boue, etc. Le camion porteur d'installations doit avoir une échelle minimale à deux côtés opposés et en caoutchouc sur le couvercle du camion dans certaines zones de sécurité des travailleurs sur la machine. | |
19. Compresseur d'air de remorque (compresseur supplémentaire autre que celui monté sur le pont) Faire et modèle de compresseur 298Scy & Zega Type de système: vis Nombre d'étages de compression: 2 Max. Pression de déchargement (PSI): 380 Min. Pression de travail nominale (PSI): 350 Min. Livraison d'air libre (CFM) 1100 cfm | |
20 COMPRESSEUR AU UN CAMION CHÂSSIS Modèle: CMDK- 1250 et Faire, construire est commandant Pression de décharge: 30BR Volume de décharge: 1250 CFM Mode de refroidissement: refroidisseur de vent Température d'admission: - 10 -40 ℃ Teneur d'huile d'air de sortie: ≤5ppm Poids unitaire: 4700 kgs, bruit: ≤97db (a). Taille de sortie: 1 × 2 \"1 × 3/4 \" Taille du contour: 3400 × 1950 × 1830 Quantité d'huile de lubrification: 125L | |
21. Système de pipeline de compresseur d'air et de boue Modèle: CMD-2-6 Faire, construire est commandant Le perçage de la pompe à marteaux d'air DTH et de la pompe à boue peuvent être commutés instantanément Pression maximale: 40MPA | |
| 22. Tuyau de forage LifterModel: CMD-5-68 Faire, construire est commandant Poids maximum de levage: 50T Chargement rapide et déchargement du tuyau de forage | |
| 23. Cylindre de déchargement de tuyauterie Modèle: CMD-8-3 Faire, construire est commandant Retirez la première boucle de tuyau de forage | |
| 24. Tuyau de forage Modèle: CMP-1 Faire, construire est commandant 4 ¾ \"x 6m Matériau du tuyau de forage: R780 Matériel articulaire: 35Crmo | |
| 25. Modèle de stabilisation: CMD-22-8 Faire, construire est commandant Utilisé pour redresser le tuyau de forage dans le trou | |
| 26. clé de clé Modèle: CMP-22-15 Faire, construire est commandant | |
| 27. travers Modèle: CMD-23-36 Faire, construire est commandant Matériel articulaire: 35Crmo | |
| 28. Bit de rouleau en carbure de tungstène Modèle: CMD-36-12 Faire, construire est commandant Pour les formations hard rock | |
| 29. Bit d'argile Modèle: CMD-45-12 Faire, construire est commandant Pour la formation douce | |
| 30. Impactor Modèle: CMD-78 Faire, construire est commandant | |
| 31. Button Bit Domé inséré Modèle: CMD-66 Faire, construire est commandant | |
| 32. Ascenseurs de boîtier Modèle: CMD-17-9 Faire, construire est commandant | |
| 33. Mélangeur de boue Modèle: CMD-18-21 Faire, construire est commandant Boue mixte Flux: 2000L / min | |
| 34. Outils de pêche Modèle: CMD-1133-21 Faire, construire est commandant | |
35. Langue de la chaîne Modèle: CMD-1200-21 Faire, construire est commandant | |
36. Boîte à outils Modèle: CMD-1255-21 Faire, construire est commandant | |
37. Type de jet Oiler Modèle: CMD-1255-22 Faire, construire est commandant | |
| 38. Tente Modèle: CMD-1257-2 Faire, construire est commandant Avec lit pliant, spécial pour la construction de la plate-forme de forage | |
| 39. La vessie Modèle: CMD-1257-55 Faire, construire est commandant Capacité: 5m ³ | |
Nous pouvons également personnaliser.
Remarques:
1. Les paramètres de performance du tableau sont des données de référence théoriques sous la condition de conduite sur la bonne surface de la route, les données réelles varient des conditions de travail réelles et des habitudes de conduite des conducteurs.
2. Pour des raisons d'amélioration des produits et de promotion technique, les paramètres du véhicule sont sujets à changement sans préavis.
Profondeur: 600m
